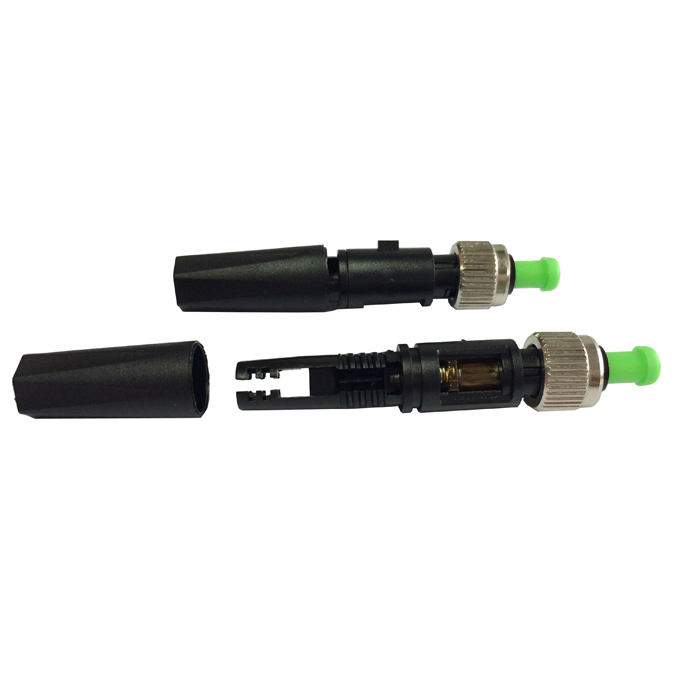

FC\/APC Singlemode 3.
A terepi összeszerelő csatlakozótermékeket gyárilag csiszolták, kiküszöbölve a polírozó anyagok szükségességét, ezáltal lehetővé téve az optikai szálak előkészítését és megszüntetését más hagyományos módszerek idején. A csatlakozó a V-horony mechanikai illesztési alapvető elemeit is használja, ezért a csatlakozó megszüntetéséhez nem szükséges epoxi használata. Ez a gyors csatlakozó kényelmet nyújt az összeszereléshez és az erős stabilitáshoz. Ez lehetővé teszi az egyszerű optikai alapkapcsolatot további gyakorlatok vagy ragasztók nélkül. Nem igényel munkaterületet azáltal, hogy összekapcsolja magát a kihívásokkal teli környezetbe, például egy telefonos pólusra és egy bátorságra. Újra csatlakoztatja a kábeleket és csökkenti a csatlakozási hibát egy telepítő hibával a mezőben.
Az FC típusú gyors csatlakozó összeszerelése csak normál rost -előkészítő eszközöket igényel: szál eltávolító szerszám, törlőkendők és szálas cleaver. Nincs szükség elektromos tápegységre. Csak szüntesse meg a puffert, hasítsa meg és tisztítsa meg a rostot, majd helyezze be a rostot a gyors csatlakozóba. A telepítés néhány percet vesz igénybe, és nem lehet könnyebb.
A Field Assembly Connector sorozat már népszerű megoldás az optikai vezetékekhez az épületekben és a padlón a LAN & CCTV alkalmazásokhoz, és az FTTH bővítésével már bebizonyítja, hogy az inkumbens szolgáltatók, önkormányzatok, közművek és alternatív hordozók választott csatlakozója. A Field Assembly Optical Connector sorozatunk már kapható SC, LC vagy FC variánsokban, 25 0 um-tól 9 0 0um és 2,0 mm, 3,0 mm átmérőjű egy üzemmódú és multimódusú szálas típusokat, beleértve a Multi-Mode 62,5\/125umot és a multi-módos módot. Az egyirányú verziók SPC vagy APC hüvelyekkel kaphatók.
Alkalmazások:
Száloptikai kommunikációs rendszer és telekommunikációs hálózatok
Száloptikai adatátvitel
CATV hálózat
Optikai hozzáférési hálózat
Szál az előfizető (FTTX) alkalmazásokhoz
Optikai kábel összekapcsolás
A szálhálózatok karbantartása vagy sürgősségi helyreállítása
Javítási\/csere követelmények
Száloptikai berendezés
Jellemzők:
1. A FTTH projekt használható
2. A mező telepíthető
3.A 0. 3DB max 0.
4. A fém V-alakú üreg jól működik magas és alacsony hőmérsékleten
5. A telepítés kevesebb, mint 1 perc
6. Rezeríthető és kiváló optikai teljesítmény
7.A szerelhető szakító teszt megfelel a Telcordia gr -326- magnak
Műszaki adatok:
| Paraméterek | Előírások | |
Csatlakozótípus | SC\/LC\/FC | |
Dimenzió | 50 mm | |
Kábelátmérő | {{0}}. 9\/2. 0\/3,0mm | |
Rost üzemmód | SM\/MM | |
Csiszoló végfelület | UPC\/APC | |
Beillesztési veszteség | UPC | APC |
Kevesebb vagy egyenlő a 0. 5db -vel | Kevesebb vagy egyenlő a 0. 5db -vel | |
Visszatérési veszteség | UPC | APC |
45dB -nél nagyobb vagy egyenlő | 50dB -nál nagyobb vagy egyenlő | |
Feszültségvizsgálat | 100N -nél nagyobb vagy egyenlő | |
Üzemi hőmérséklet | -40 fok ~ +75 fok | |
Minőségi tanúsítás:
Jó antielektromágneses interferencia (EMI)
Jó elektromágneses kompatibilitás (EMC), amely összhangban van az FCC Part15 -rel.
Találkozik az ISO9001, TUV, CE, FCC, CAS, UL és ROHS tanúsítványokkal
SC gyors csatlakozó telepítése | |
1. |
2. Helyezze be a csavarsapkát az optikai kábelbe. |
3. Csökkentse az optikai kábel bevonatát 40 mm -en. |
4. Mutassa be a 22 mm hosszú pontot a 900 ㎛Buffer -en a Polybag szabályával. |
5. Szabadítsuk el a 900\/250㎛ bevonatot a 900㎛ végétől a 22 mm -es pontig (kb. 18 mm), és tisztítsa meg a rostot az alkohol és a géz segítségével. |
6. Vágja le a rostot 13 mm hosszúságon optikai szálas cleaver segítségével. |
7. Helyezze be az optikai kábelt a csomagtartó szálvezetőjébe. Amikor ellenőrzik a kábel hajlítását a fentiek szerint, hagyja abba a beillesztést, |
8. és a kábel hajlításának fenntartása jobb kezével nyomja előre a csatlakozó tartót a végéig, és rögzítse a rostot. |
9. Vegye le a csomagtartó fedelét, csatlakoztassa a csavarsapkát a csomagtartóhoz, és fordítsa meg a bevonat és az erőtag (fonal) javítását. |
10. Forgassa el a ház kiemelkedését az alsó felé, és egyesítse azt a testhez. |
A.Készítse ki a házat, majd válassza ki őket a csavarsapka elforgatásával |
B. Húzza ki a szál csatlakozó tartóját fordított módon a 8. eljárással, majd húzza ki a kábelt és állítsa össze. |
