Alkalmazási kör
Ez a telepítési kézikönyv a száloptikai illesztés bezárásához (a továbbiakban: FOSC rövidítve), mint a megfelelő telepítés útmutatása.
Az alkalmazási kör: légi, földalatti, csővezeték, kézi lyuk. A környezeti hőmérséklet -40 és 65 fokig terjed.
Alapszerkezet és konfiguráció
2.1 Méret és kapacitás
| Külső dimenzió (LXWXH) | 450x220x160 (mm) |
Súly (a külső doboz kivételével) | 3100g-3800g |
A bemeneti\/kimeneti portok száma | 3 (darab) mindkét oldalon (összesen 6 darab) |
Rostkábel átmérője | Φ7 —φ23 (mm) |
FOSC kapacitása | Bunchy: 12-192 (mag) |

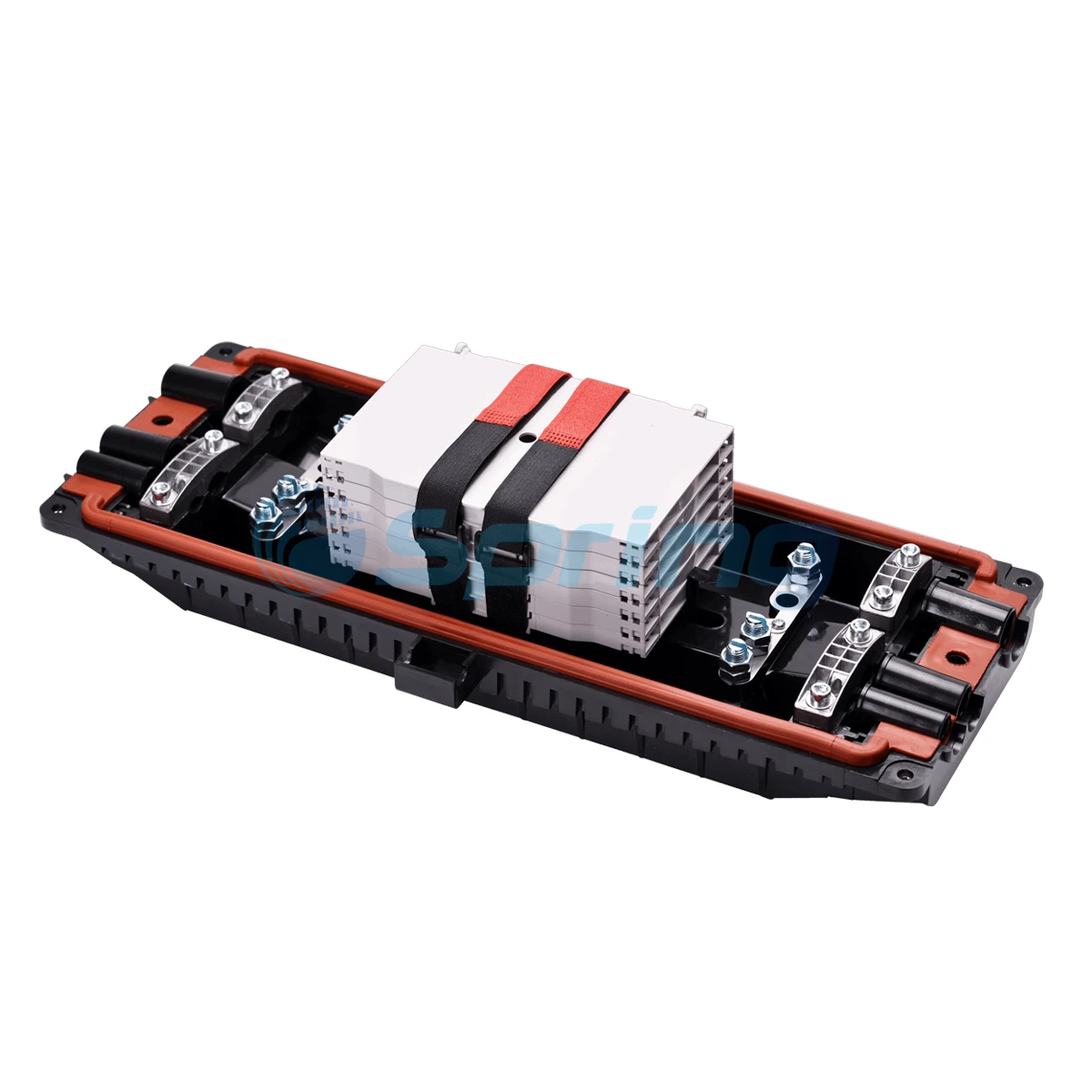

2.2 Fő alkatrészek
Nem. | Az alkatrészek neve | Mennyiség | Használat | Megjegyzés | |
1 | Ház (alsó) | 1 készlet | A szálkábel -összeillesztések védelme az egészben | Belső átmérő: | |
2 | Ház (fedelet) | 1 készlet | A szálkábel -összeillesztések védelme az egészben | Belső átmérő: | |
3 | Beilleszt | 2 pár | A ház rögzítése | 175x56x30 (mm) | |
4 | Száloptikai illesztési tálca | Max.8 tálcák (bundy) vagy max.6 tálcák (szalag) | Rögzítve a hő zsugorodható védőhüvelyét és tartószálait | Megfelelő: Bunchy: 12,24 (mag) szalag: 6 (darab) | |
5 | Alapítvány | 1 készlet | Rögzítő szálkábel, megerősített mag és FOST rögzítése | ||
6 | Tömítés | 1 készlet | Tömítés a FOSC borítója és az FOSC alsó között | ||
7 | port dugó dugó | 6 darab | Üres kikötők tömítése | ||
8 | Rögzített csavar | 1 készlet | A ház rögzítése | ||
2.3 Fő kiegészítők és speciális eszközök
Nem. | A kiegészítők neve | Mennyiség | Használat | Megjegyzés |
1 | Hő zsugorodható védőhüvely | A rostszélek védelme | Konfiguráció a kapacitásonként | |
2 | Nejlon nyakkendő | A szál rögzítése védőréteggel | Konfiguráció a kapacitásonként | |
3 | Szigetelőszalag | 1 tekercs | A szálkábel nagyító átmérője az egyszerű rögzítés érdekében | |
4 | Pecsétszalag | 1 tekercs | A szálkábel nagyító átmérője, amely illeszkedik a tömítéshez | Konfiguráció a specifikáció szerint |
5 | Függőhorog | 1 készlet | Légi használatra | |
6 | Földelő huzal | 1 darab | Átjutni a földelő eszközök között | Hogy a tényleges követelmény szerint átadjuk |
7 | Csiszolószövet | 1 darab | Rostkábel karcoló kábel | |
8 | Címkéző papír | 1 darab | Rost címkézési rost | |
9 | M8 Különleges csavarkulcs | 1 darab | Rögzítő csavarok a házhoz és a lemez behelyezéséhez | |
10 | M6 Különleges csavarkulcs | 1 darab | A kis házcsavarok rögzítése | |
11 | M10 Különleges csavarkulcs | 1 darab | A rögzítőmag meghúzója | |
12 | Mérőpapír | 1 darab | A kör mérésére, amelynek átmérője megnövekszik a tömítőszalaggal | |
13 | Utasítás útmutató | 1 darab | Szabványos telepítés |
2.4 Csomag
NEM. | meghatározás | Kartonméret (cm) | kapacitás | N.W | Megjegyzés |
1 | belső doboz | 46*21.5*16 | 1dbs | 3. 2-3. 9kg | Konfiguráció súlyonként |
2 | külső doboz | 68.5*37*46.5 | 6dbs | 19. 2-23. 4kg | Konfiguráció súlyonként |
A tavaszi optikai kommunikáció az egyik legnagyobb és legjobb GJS-H005 szálas optikai vízálló ízületi illesztési doboz gyártó és gazdag tapasztalattal rendelkező beszállítók. Üdvözöljük, hogy megvásároljuk kiváló minőségű termékeinket vagy nagykereskedelemünket testreszabott GJS-H005 szálas optikai vízálló közös illesztési bezáró dobozunkban a gyárunkkal. Szükség esetén ingyenes minta is rendelkezésre áll.
